Introduzione al prodotto

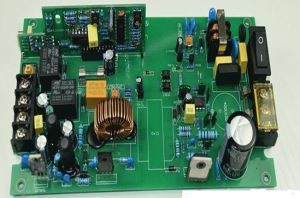

Assemblaggio PCB scheda elettronica PCBA multistrato SMT DIP è un tipo di circuito stampato dotato di più strati di materiale conduttivo separati da strati isolanti. Questa struttura consente progetti di circuiti più complessi e densi rispetto alle schede a strato singolo o doppio. Le tecnologie SMT e DIP utilizzate in questi gruppi migliorano la funzionalità e l'affidabilità della scheda. SMT prevede il montaggio dei componenti direttamente sulla superficie della scheda, mentre i componenti DIP vengono inseriti attraverso i fori e saldati in posizione.
La combinazione di queste tecnologie in una scheda elettronica PCBA multistrato consente lo sviluppo di dispositivi elettronici compatti e ad alte prestazioni. Queste schede sono essenziali in vari settori, dall'elettronica di consumo e dalle telecomunicazioni all'automotive e all'automazione industriale.
Applicazione
L'assemblaggio PCB SMT DIP per scheda elettronica PCBA multistrato è utilizzato in un'ampia gamma di applicazioni grazie alla loro capacità di gestire circuiti complessi e segnali ad alta velocità. Alcune applicazioni comuni includono:
Elettronica di consumo: Smartphone, tablet, laptop e altri dispositivi portatili si affidano ai PCBA multistrato per il loro design compatto e l'elevata funzionalità.
Telecomunicazioni: Le apparecchiature di rete, come router e switch, utilizzano queste schede per la loro capacità di supportare la trasmissione di dati ad alta velocità.
Automobilistico: I veicoli moderni sono dotati di numerosi sistemi elettronici, tra cui infotainment, navigazione e sistemi avanzati di assistenza alla guida (ADAS), che dipendono tutti da PCBA multistrato.
Automazione industriale: I PCBA multistrato vengono utilizzati nei macchinari e nei sistemi di controllo per garantire un funzionamento efficiente e affidabile nei processi di produzione automatizzati.
Dispositivi medici: Dalle apparecchiature per l'imaging ai monitor sanitari indossabili, i PCBA multistrato svolgono un ruolo cruciale nello sviluppo di tecnologie mediche avanzate.
Qualificazione
Specifica
Le specifiche di un DIP SMT per scheda elettronica PCBA multistrato possono variare ampiamente in base all'applicazione prevista. Tuttavia, alcune specifiche comuni includono:
Numero di strati: Tipicamente varia da 4 a 40 strati, a seconda della complessità del circuito.
Materiale: Per il substrato viene comunemente utilizzato materiale FR4 (ritardante di fiamma) di alta qualità, sebbene altri materiali come la poliimmide possano essere utilizzati per applicazioni specializzate.
Spessore: Lo spessore del pannello può variare da 0,4 mm a 3,2 mm, a seconda del numero di strati e dei requisiti di progettazione specifici.
Spessore del rame: Solitamente tra 0,5 once e 3 once per piede quadrato, che influiscono sulla capacità di trasporto di corrente della scheda.
Finitura superficiale: Le opzioni includono HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold) e altre, ciascuna delle quali offre diversi vantaggi in termini di saldabilità e longevità.
Dimensione del foro: la dimensione minima del foro può essere pari a 0,1 mm, consentendo il posizionamento di componenti piccoli e spazi ristretti.
Domande frequenti
D: Quali sono i vantaggi dell'utilizzo di una scheda elettronica PCBA multistrato rispetto a una scheda a strato singolo o doppio?
A: I PCBA multistrato offrono una maggiore densità del circuito, una migliore integrità del segnale e la capacità di gestire circuiti più complessi, rendendoli adatti per applicazioni avanzate nell'elettronica moderna.
D: Qual è la differenza tra SMT e DIP nell'assemblaggio PCB?
A:SMT (Surface Mount Technology) prevede il montaggio dei componenti direttamente sulla superficie della scheda, mentre DIP (Dual In-line Package) prevede l'inserimento dei componenti attraverso i fori nella scheda. SMT è generalmente preferito per i vantaggi di risparmio di spazio e la facilità di automazione.
D: In che modo la scelta del materiale influisce sulle prestazioni di una scheda elettronica PCBA multistrato?
A:Il materiale del substrato, come FR4 o poliimmide, influisce sulla stabilità termica, sulle proprietà elettriche e sulla durata della scheda. I materiali di alta qualità sono essenziali per prestazioni affidabili in applicazioni impegnative.
