Descrizione dei prodotti

ILPCBA per stampanteè progettato come hub di controllo centrale per i moderni sistemi di stampa, gestendo precise operazioni elettromeccaniche ed elaborazione dei dati. Integra un microcontroller ad alte prestazioni che interpreta i dati di stampa dalle interfacce host (USB, Ethernet o Wi‑Fi) e coordina tutti i sottosistemi in tempo reale. I driver del motore passo-passo con controllo micro‑stepping assicurano un movimento accurato del carrello e la registrazione dell'alimentazione della carta, mentre un controller del riscaldatore dedicato mantiene il fusore alla temperatura ottimale durante la stampa. La scheda è dotata di interfacce sensore per il rilevamento dell'inceppamento della carta, il monitoraggio del livello di toner/inchiostro e il rilevamento della posizione dello sportello. I circuiti di gestione dell'alimentazione forniscono linee di tensione stabili per la logica, i motori e l'azionamento della testina di stampa. Il layout PCB multistrato separa i segnali analogici sensibili (termistori, encoder ottici) dalle tracce del motore ad alta corrente e dagli alimentatori a commutazione, riducendo il rumore e migliorando la qualità di stampa. Compatto e ottimizzato dal punto di vista termico, questo PCBA si adatta allo chassis della stampante con spazi limitati, offrendo allo stesso tempo prestazioni affidabili per centinaia di migliaia di cicli di stampa.

Visualizzazione PCBA

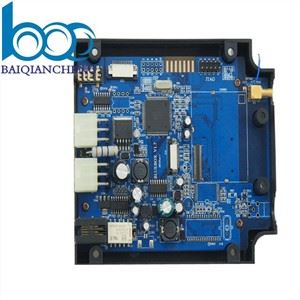

PCBA For Robotic vacuum cleaner Industrial Control PCBA Assembly Services Floor-Sweeper PCBA PCB PCBA Efficient Box Build

Produzione e qualità

Il nostro processo di produzione delle schede di controllo della stampante segue rigorosi protocolli di qualità per garantire un funzionamento elettromeccanico affidabile per milioni di cicli. Ogni scheda viene sottoposta a In-Circuit Test (ICT) e a un test funzionale completo (FCT) utilizzando un simulatore del meccanismo della stampante da banco. L'FCT convalida la temporizzazione e la coppia del motore passo-passo, il controllo del riscaldatore del fusore con feedback del termistore, gli ingressi dei sensori (inceppamento della carta, coperchio aperto) e la connettività dell'interfaccia host (USB/Ethernet/Wi-Fi). Vengono verificati i limiti di corrente del driver del motore e i circuiti di arresto termico.

Utilizziamo linee SMT avanzate con ispezione della pasta saldante (SPI), ispezione ottica automatizzata (AOI) e raggi X per BGA e pacchetti di potenza. Viene applicato un rivestimento conforme per proteggere dalla polvere e dall'esposizione ambientale all'interno del telaio della stampante. Ciascuna scheda supera il burn-in alimentato per 48 ore con cicli di stampa simulati per individuare i guasti precoci.

La nostra catena di fornitura comprende accordi a lungo termine con fornitori di microcontrollori e driver per motori. Il tempo di consegna standard è di 5-6 settimane per ordini di grandi quantità. Grazie a linee di posizionamento ad alta precisione e dispositivi di prova dedicati per i meccanismi della stampante, manteniamo una capacità scalabile per soddisfare i programmi di produzione OEM delle stampanti, garantendo al tempo stesso qualità costante e consegna puntuale.

Processo di produzione

L'assemblaggio delle schede di controllo della stampante bilancia i driver dei motori ad alta corrente con la logica analogica e digitale sensibile. La stampa della pasta saldante utilizza polvere di tipo 4 con controllo SPI per garantire un volume costante sui pad MCU a passo fine e sui pad termici di grandi dimensioni sotto i pacchetti di potenza. Il riflusso viene eseguito con un forno multizona, utilizzando un profilo su misura che fonde completamente la saldatura sotto induttori e dissipatori di calore di grandi dimensioni senza surriscaldare i piccoli componenti passivi. La saldatura selettiva collega i connettori a foro passante (USB, Ethernet, ingresso di alimentazione) e i terminali dei cavi del motore di grosso spessore. I raggi X ispezionano i pacchetti BGA e i livelli di vuoto sotto i circuiti integrati dei driver del motore. Dopo la saldatura, un robot automatizzato di rivestimento selettivo applica il rivestimento conforme, con una maschera che protegge i connettori sul bordo della scheda e i punti di prova. La depanelizzazione della scheda utilizza l'instradamento con materiale di ingresso/backup per evitare di sollecitare le sezioni sottili della scheda vicino ai connettori di massa elevata. L'assemblaggio finale comprende l'installazione dei dissipatori di calore con controllo della coppia, il collegamento di eventuali schermature EMI e una fase di programmazione del firmware alimentato. Ciascun pannello entra quindi in un rack di burn-in in cui vengono eseguiti cicli di stampa simulati prima dell'ispezione visiva finale e del confezionamento in sacchetti barriera contro l'umidità.

Q&A

D: Qual è il guasto sul campo più comune nel PCBA di una stampante e come si progetta per prevenirlo?

A:Il fallimento più comune èdanni al connettore e giunti di saldatura incrinati attorno a componenti pesantia causa delle vibrazioni ripetute dovute al movimento del carrello di stampa e alla manipolazione da parte dell'utente. UNPCBA per stampantesubisce uno stress meccanico non riscontrato nell'elettronica fissa. Preveniamo questo problema specificando connettori rinforzati con conduttori a foro passante (non solo a montaggio superficiale) e aggiungendo adesivo per riempimento insufficiente sotto induttori e dissipatori di calore di grandi dimensioni. I passaggi sotto i connettori sono disposti in modo da distribuire la forza di estrazione. Ogni scheda supera un test di vibrazione e un test di trazione del connettore come parte della convalida del lotto.

D: Come si testa il controllo del riscaldatore del fusore senza rischiare un incendio sulla linea di produzione?

A:Usiamo acarico simulatoinvece di un vero riscaldatore del fusore. L'apparecchio FCT presenta una rete di resistori che imita la resistenza al freddo e al caldo del riscaldatore. Comandiamo al triac o all'SSR di accendersi e di verificare l'assorbimento di corrente, quindi simuliamo uno scenario bloccato restituendo una lettura bassa del termistore mentre il controller avrebbe dovuto spegnersi. La scheda deve aprire il relè entro 200ms. Ciò verifica in modo sicuro l'arresto termico senza rischio di calore o incendio effettivo. Un piccolo campione di ciascun lotto viene testato con un vero riscaldatore in una camera ignifuga separata per la convalida distruttiva.

D: Il PCBA della stampante aziona più motori passo-passo. Come si garantisce che nessun motore venga alimentato accidentalmente durante l'aggiornamento del firmware o il ripristino all'accensione?

Risposta:Il nostro design includecircuiti di disabilitazione hardwareindipendente dal microcontrollore. Un supervisore power-good dedicato mantiene bassi i pin di abilitazione del driver del motore finché tutti i rail di tensione non si stabilizzano e il firmware rilascia la linea. Durante gli aggiornamenti del firmware, la stessa linea viene forzata bassa dal programmatore. Ciò impedisce movimenti incontrollati durante l'avvio, una causa comune di carta inceppata e rottura degli ingranaggi. Questo backup di sicurezza dell'hardware è documentato nella nostra checklist di revisione del progetto e verificato su ogni scheda durante l'ICT prima ancora che il microcontroller venga programmato.
